محصولات دارای گواهینامه UL
توزیع برق اصلی
کلید های اتوماتیک هوایی شرکت Noark، بر اساس طیف گستردهای از واحدهای قطع هوشمند، لوازم جانبی و دستگاههای ارتباطی و ایمنی، بهترین راهحل محصول برای توزیع برق در هر بخش هستند.
گواهینامهها و آزمایشهای متعددی که این محصولات پشت سر میگذارند، قابلیت اطمینان و استحکام فوقالعاده بریکر را تضمین میکنند و نیازهای تعمیر و نگهداری را به میزان قابل توجهی کاهش میدهند.
ساختار مستحکم و ویژگیهای حفاظتی جامع بریکر Noark، حداکثر ایمنی را برای پرسنل و تجهیزات تضمین میکند و همچنین آنها را به راهحل ایدهآلی برای تابلوهای ولتاژ پایین و مجموعههای توزیع برق سفارشی مورد استفاده در انرژیهای تجدیدپذیر، مراکز داده، برق اضطراری، کاربردهای صنعتی، بهداشتی و تجاری تبدیل میکند.

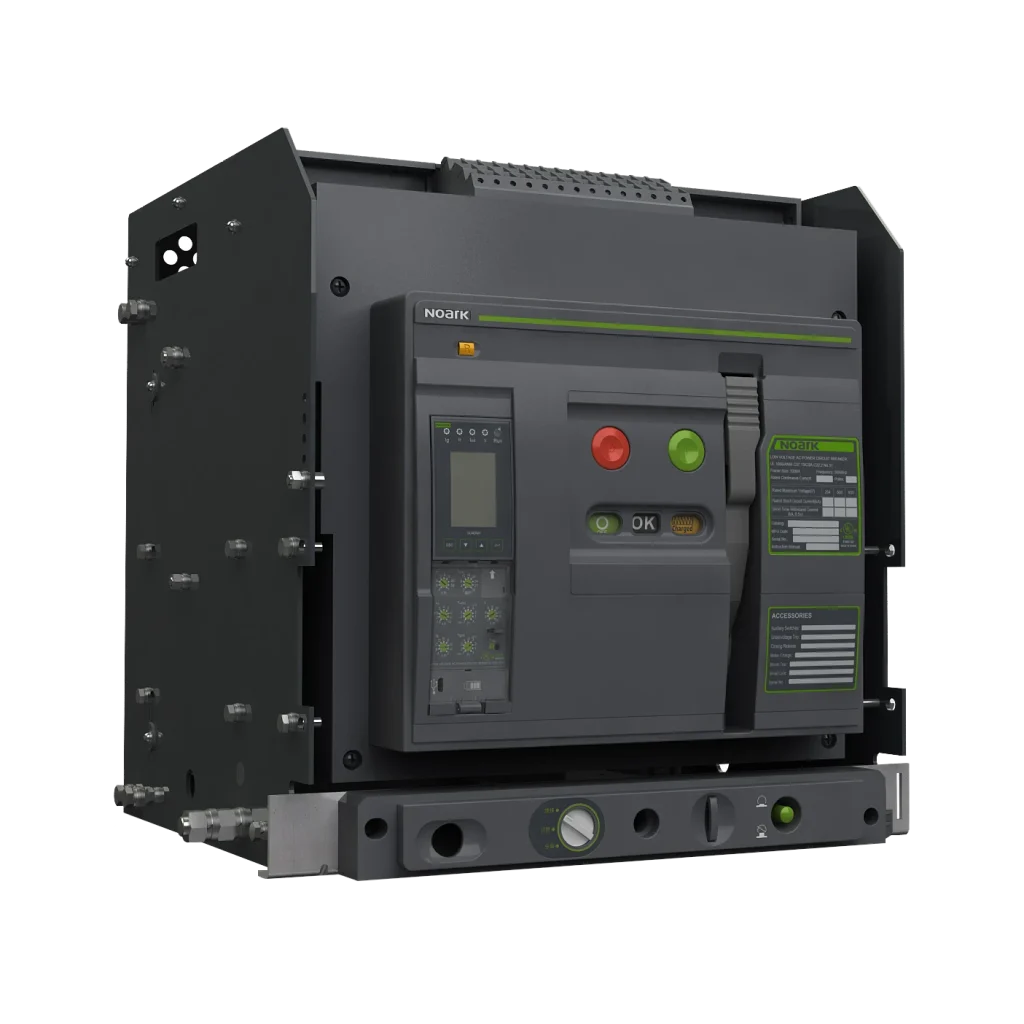

کلید های اتوماتیک هوایی نوآرک
- Air circuit breakers, frame size A32 and A40
- Rated current up to 4000 A
- Rated operating voltage 847 AC
- Breaking capacity Icu 100 kA at 635 V
- Fixed and withdrawable versions
- Arbitrary selection of tripping unit SU
- Compact and modular design
- Wide range of accessories
- Meets UL 1066 standard
- 3 Pole and 4 Pole designs
- LI‚ LSI‚ or LSIG Protection
- Standard LED display
- Color LCD display available
- Optional multi-metering trip unit with total harmonic distortion analysis and waveform capture
- Stored energy operating mechanism
- AC and DC rated motor operator‚ shunt trip and undervoltage release accessories
- Arc Flash Reduction Maintenance Mode
- Voltage Conversion Module VCM10 for high voltage protections
- Neutral CT NCT12N & RCT-1800 for neutral protections
- Zone Selective Interlocking
- RS-485 Modbus Communication available
کلید های اتوماتیک هوایی نوآرک که برای مناطق UL توسعه داده شدهاند، پس از دریافت تأییدیه UL، CSA و ANSI، به گونهای طراحی شدهاند که استحکام و قابلیت اطمینان عملکرد و استفاده را تضمین کنند.
اندازه قابها به صورت زیر توزیع شده است:
- A32: with a normal current range from 800 A up to 3200 A
A40: with a nominal current of 4000 A By offering a wide range of parameters and accessories, the UL ACB series is ready to cover every kind of application and installation.

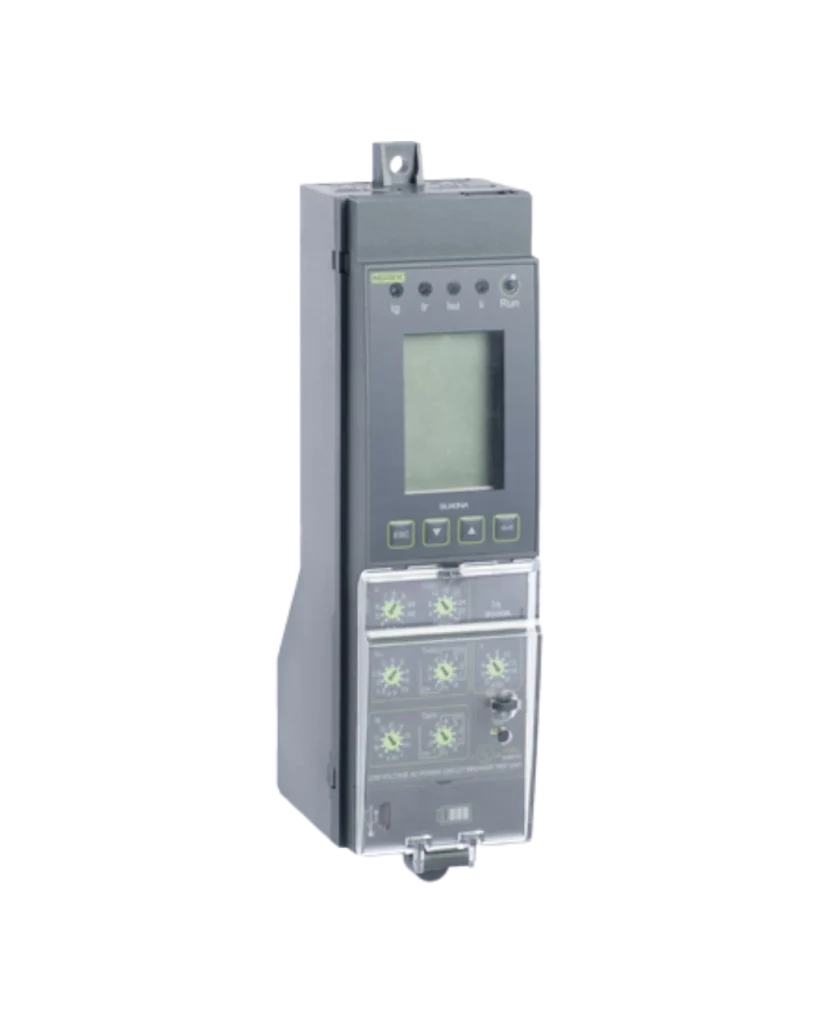

واحد های هوشمند
- Microprocessor based true rms sensing
Cause of trip LEDs, Unit status LED
Making Current Release (MCR) protection
Ready-To-Close Indicator
Available zone selective interlocking
Available RS-485 communications
USB port for power & communication
High Speed Instaneous Short Circuit (HSISC) protection
Discrete rotary trip setting dials
Protection configurations:
- LI: Long Time-delay Overload, Instantaneous Short Circuit.
- LSI: Long Time-delay Overload, Short Time-delay Short Circuit, Instantaneous Short Circuit
- LSIG: Long Time-delay Overload, Short Timedelay Short Circuit, Instantaneous Short Circuit, Equipment Ground Fault
مدل های موجود:
- Model M – LED display
- Model A – Color LCD display with a 3-phase ammeter
- Model H – Color LCD display with multi-metering and total harmonic distortion waveform capture
توزیع برق جانبی
کلید های اتوماتیک و کامپکت شرکت Noark بهترین راهکار برای توزیع برق در هر بخش هستند. اندازههای مختلف فریم، با نسخههای متغیر جریان نامی، استفاده از آن را در هر کاربردی تضمین میکند.
گواهینامهها و آزمایشهای متعددی که این محصولات پشت سر میگذارند، قابلیت اطمینان و استحکام استثنایی بریکرها را تضمین میکند و نیازهای نگهداری را به میزان قابل توجهی کاهش میدهد.
ساختار محکم و ویژگیهای حفاظتی جامع بریکرهای قالبی، حداکثر ایمنی را برای پرسنل و تجهیزات تضمین میکند و همچنین آنها را به راهکاری ایدهآل برای تابلوهای ولتاژ پایین و مجموعههای توزیع برق سفارشی مورد استفاده در انرژیهای تجدیدپذیر، مراکز داده، منبع تغذیه بدون وقفه، کاربردهای صنعتی، بهداشتی و تجاری تبدیل میکند.

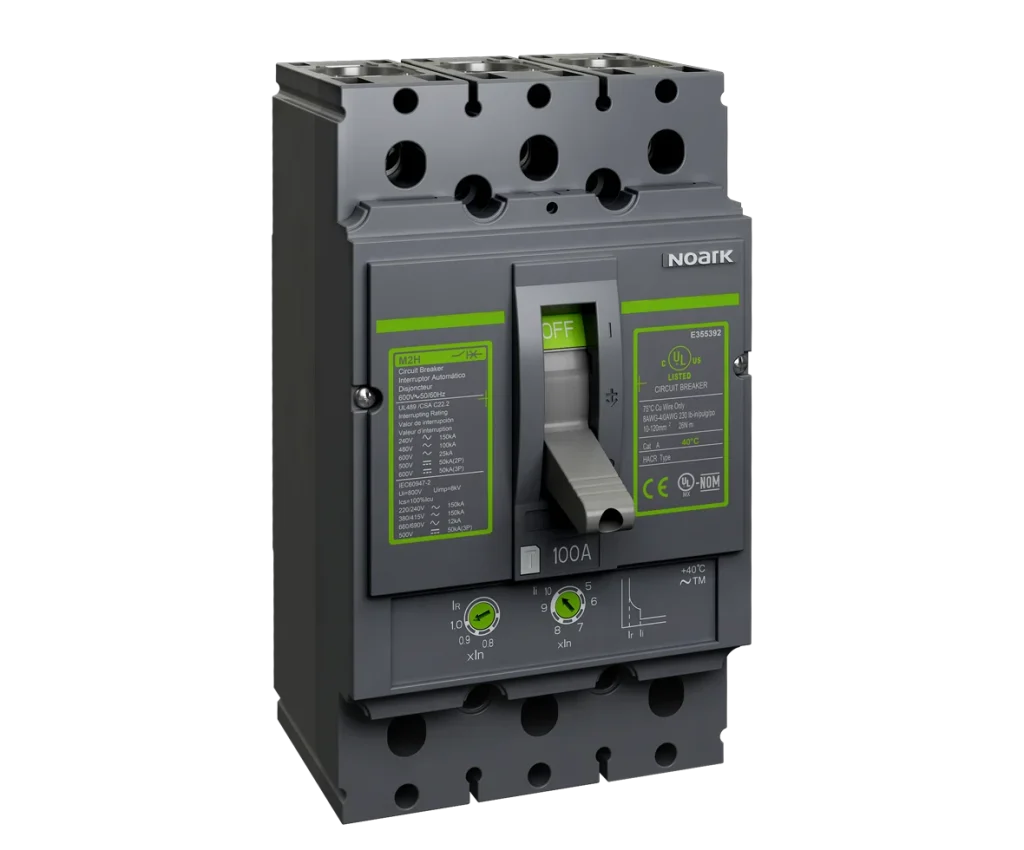

کلید های اتوماتیک و کامپکت نوآرک
- Meets requirements of UL 489, IEC/EN 60947-2
- Rated current up to 1200 A
- Rated operating voltage 600 V AC and 600 V DC
- Rated short-circuit breaking capacity Icu:
- M1–M2: 50 kA/100 kA/150 kA (240 V AC)
- M3–M5: 65 kA/100 kA/150 kA (240 V AC)
- M6: 65 kA/100 kA (240 V AC)
- M6 3P4W: 42 kA/65 kA (480 V AC)
- 1, 2 and 3 Pole versions
- Lug Line/Load Side Connection
- Thermal-magnetic release/electronic trip unit
- Compact and modular design
- Wide range of accessories
کلید های اتوماتیک و کامپکت نوآرک سری M برای حفاظت و کنترل توزیع برق در تاسیسات با تقاضای بالا، مانند کاربردهای صنعتی و تجاری و غیره طراحی شدهاند. آزمایش مطابق با استانداردهای UL 489 و IEC/EN 60947-2، عملکرد و قابلیت اطمینان لازم را برای کاربردهای با توان بالاتر تضمین میکند.
سری M به نسخههای فریم مختلفی تقسیم میشود:
- M1 frame from 15 A to 150 A
- M2 frame from 100 A to 250 A
- M3 frame from 250 A to 400 A
- M4 frame from 400 A to 600 A
- M5 frame from 600 A to 800 A
- M6 frame from 800 A to 1200 A
طیف گستردهای از لوازم جانبی، سازگاری این سری را با هر نیاز کاربردی خاص تضمین میکند.
توزیع قدرت پایانی
قطعکنندههای مدار مینیاتوری UL بهترین راهحل محصول برای توزیع برق در هر بخش هستند. نسخههای مختلف قطب، با طیف گستردهای از جریانهای نامی، استفاده در هر کاربردی را تضمین میکنند. این امر با طیف گستردهای از لوازم جانبی تسهیل میشود.
گواهینامهها و آزمایشهای متعددی که این محصولات پشت سر میگذارند، قابلیت اطمینان استثنایی و کیفیت بالای قطعکنندهها را تضمین میکند و نیازهای تعمیر و نگهداری را به میزان قابل توجهی کاهش میدهد.
قطعکنندههای مدار مینیاتوری Noark دارای ساختار با کیفیت بالا و ویژگیهای حفاظتی جامع هستند که حداکثر ایمنی را برای پرسنل و تجهیزات به طور یکسان تضمین میکنند و همچنین آنها را به راهحل ایدهآلی برای تابلوهای ولتاژ پایین و مجموعههای توزیع برق سفارشی مورد استفاده در انرژیهای تجدیدپذیر، مراکز داده، برق آماده به کار، کاربردهای صنعتی، بهداشتی و تجاری تبدیل میکنند.

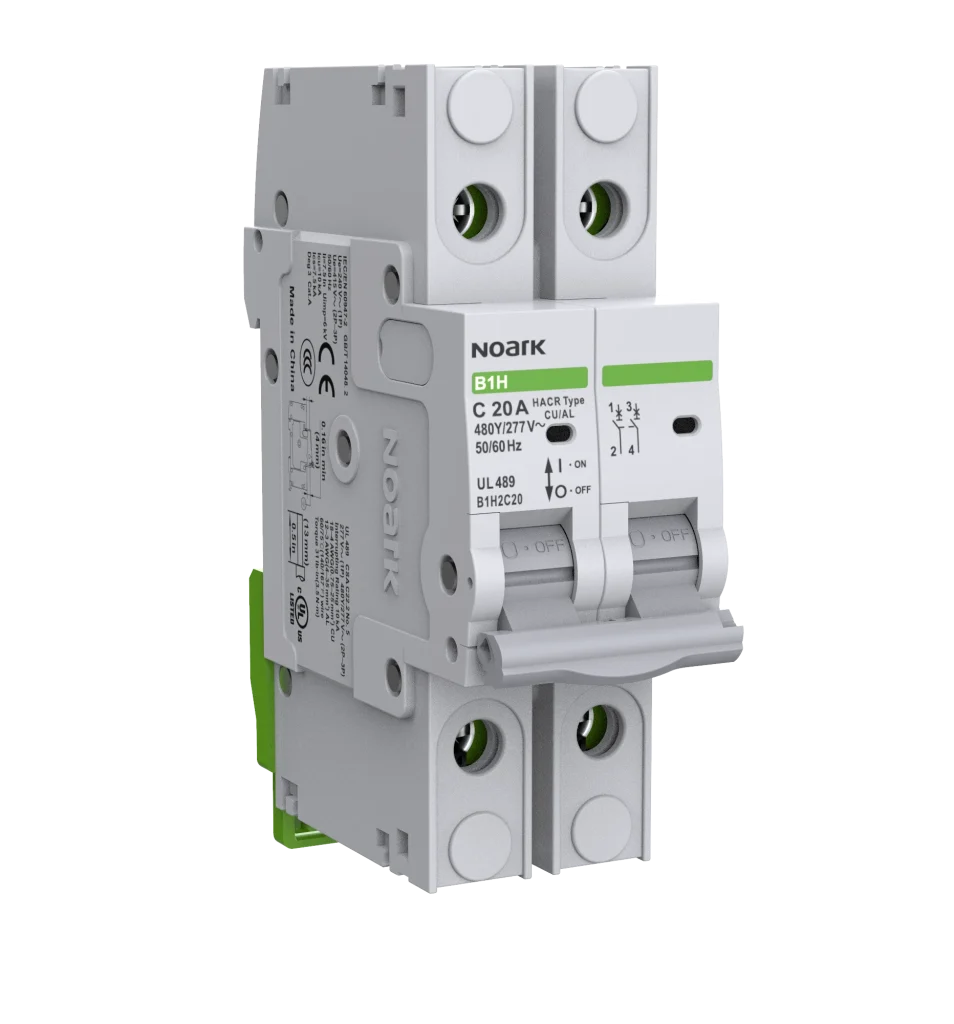

کلید مینیاتوری B1H
- UL 489 listed & IEC/EN 60947-2 MCBs also for use in applications for which UL 1077 are allowed
- Rated short-circuit breaking capacity 10 kA
- 1 up to 3 Pole versions
- Triping characteristic B, C, D
- Rated current up to 32 A
- Rated voltage 480Y/277 V AC
- Utilization category B according to IEC/EN 60947-2
- Wide range of accessories
کلیدهای مینیاتوری سری B1 برای محافظت از اماکن در کاربردهای متنوعی مانند صنعتی و تجاری و غیره طراحی شدهاند. آزمایش مطابق با استانداردهای UL 489/1077 و IEC / EN 60947-2، عملکرد و قابلیت اطمینان لازم را برای کاربردهایی با نیازهای بالاتر تضمین میکند.
B1H: از 0.5 آمپر تا 32 آمپر
سری B1 طیف گستردهای از لوازم جانبی را ارائه میدهد که میتوانند به راحتی برای حداکثر سفارشیسازی ترکیب شوند و آن را به انتخابی ایدهآل حتی برای سختترین نصبها و کاربردها تبدیل میکنند.
ویژگیهای قطع B، C و D

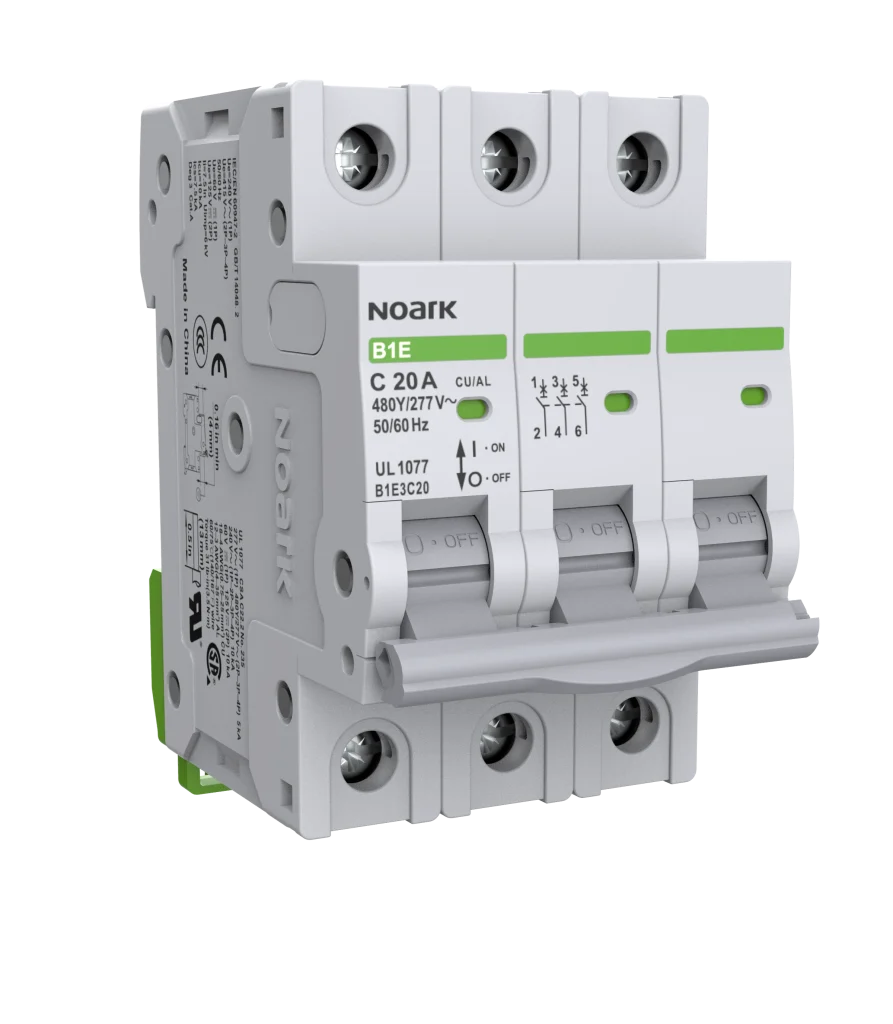

کلید مینیاتوری B1E
- UL 1077 recognized MCBs , fullfilling UL 1077 & IEC/EN 60947-2 standard
- Rated short-circuit breaking capacity and 5 kA
- 1 up to 4 Pole versions
- Triping characteristic B, C, D
- Rated current up to 125 A
- Rated voltage 480Y/277 V AC; 60/125 V DC
- Utilization category B according to IEC/EN 60947-2
- Wide range of accessories
کلیدهای مینیاتوری سری B1E برای محافظت از اماکن در کاربردهای مختلف مانند صنعتی و تجاری طراحی شدهاند. آزمایش مطابق با استانداردهای 1077 و IEC / EN 60947-2، عملکرد و قابلیت اطمینان لازم را برای کاربردهایی با نیازهای بالاتر تضمین میکند.
B1E: از 0.5 آمپر تا 125 آمپر با ظرفیت قطع 5 کیلوآمپر و 1 تا 4 پل
سری B1 طیف گستردهای از لوازم جانبی را ارائه میدهد که میتوانند به راحتی برای حداکثر سفارشیسازی ترکیب شوند و آن را به انتخابی ایدهآل حتی برای سختترین نصبها و کاربردها تبدیل میکنند.
ویژگیهای قطع B، C و D.
لوازم جانبی برای MCB ها
- Auxiliary Contacts synchronnous with main contacts of the device
- Signal Contacts active on electrical tripping of the circuit breaker
- Shunt trip Releases SHT
- Locking Devices
- Undervoltage Releases UVT
- Comb Bus Bar CBA
- Extend Rotary Handle ERH
لوازم جانبی برای MCBها، عملکرد و ایمنی قطعکنندههای مدار نصب را افزایش میدهد. از کنتاکتهای کمکی و سیگنال گرفته تا رلههای شنت و آندرولتاژ، هر قطعه برای عملکرد قابل اعتماد طراحی شده است. قفلکنندهها، باس بارهای شانهای و دستههای چرخشی بلند، انعطافپذیری و سهولت استفاده را در کاربردهای مختلف تضمین میکنند.
تمام لوازم جانبی برای رعایت استانداردهای بالای کیفیت و سازگاری مهندسی شدهاند و عملکرد بهینه را در تاسیسات الکتریکی تضمین میکنند.

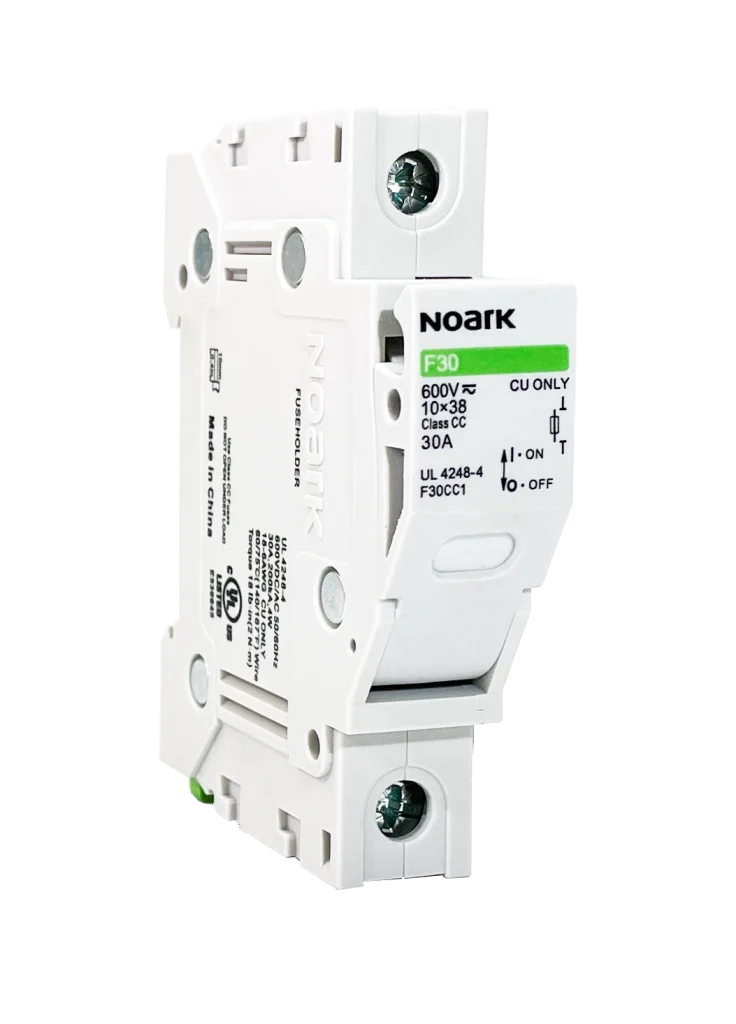

نگه دارنده فیوز
- Meet requirements of UL 4248-4 for CC fuse and
- UL 4248-1 for Midget type fuse
- Rated current 30 A
- Rated operating voltage 600V AC/DC
- SCCR Rating 200 kA
- 1 up to 4 Pole versions
- Designed midget fuse links
- With light indication
پایه فیوزها، راهحل امنیتی ایدهآل و بسیار مهمی برای توزیع برق در طیف وسیعی از کاربردها هستند و عملکرد و قابلیت اطمینان فوقالعادهای را ارائه میدهند. این پایه فیوزها که در نسخههای مختلف تیر، از ۱ تا ۴ تیر موجود هستند، با فیوزهای کلاس CC و فیوزهای میدجت سازگار هستند و استفاده انعطافپذیر در سیستمهای مختلف را تضمین میکنند. جریان نامی ۳۰ آمپر و ولتاژ عملیاتی نامی ۶۰۰ ولت AC/DC، آنها را برای کاربردهای AC و DC مناسب میکند.
F30M: جریان نامی ۳۰ آمپر و فیوزهای میدجت. F30C: جریان نامی ۳۰ آمپر و فیوزهای CC.
کنترل صنعتی
مجموعه کنتاکتورهای UL شرکت Noark طیف گستردهای از راهحلهای با کارایی بالا را ارائه میدهد که برای کنترل و سوئیچینگ قابل اعتماد در کاربردهای مختلف صنعتی و تجاری طراحی شدهاند. این کنتاکتورها که برای برآورده کردن الزامات سختگیرانه استانداردهای UL مهندسی شدهاند، عملکرد و دوام عالی را تضمین میکنند و عملکرد ایمن و کارآمدی را در توزیع برق، کنترل موتور و سایر سیستمهای حیاتی فراهم میکنند.
کنتاکتورهای UL که در پیکربندیهای مختلف برای پشتیبانی از ولتاژها و جریانهای مختلف موجود هستند، برای محیطهای متنوع، از ماشینآلات صنعتی استاندارد گرفته تا سیستمهای انرژی تجدیدپذیر، مناسب هستند. این کنتاکتورها با ساختار قوی، عملکرد با بهرهوری انرژی بالا و طیف گستردهای از لوازم جانبی، قابلیت اطمینان و انعطافپذیری بالایی را برای طیف وسیعی از کاربردها ارائه میدهند و عملکرد بهینه را در هر موقعیتی تضمین میکنند.

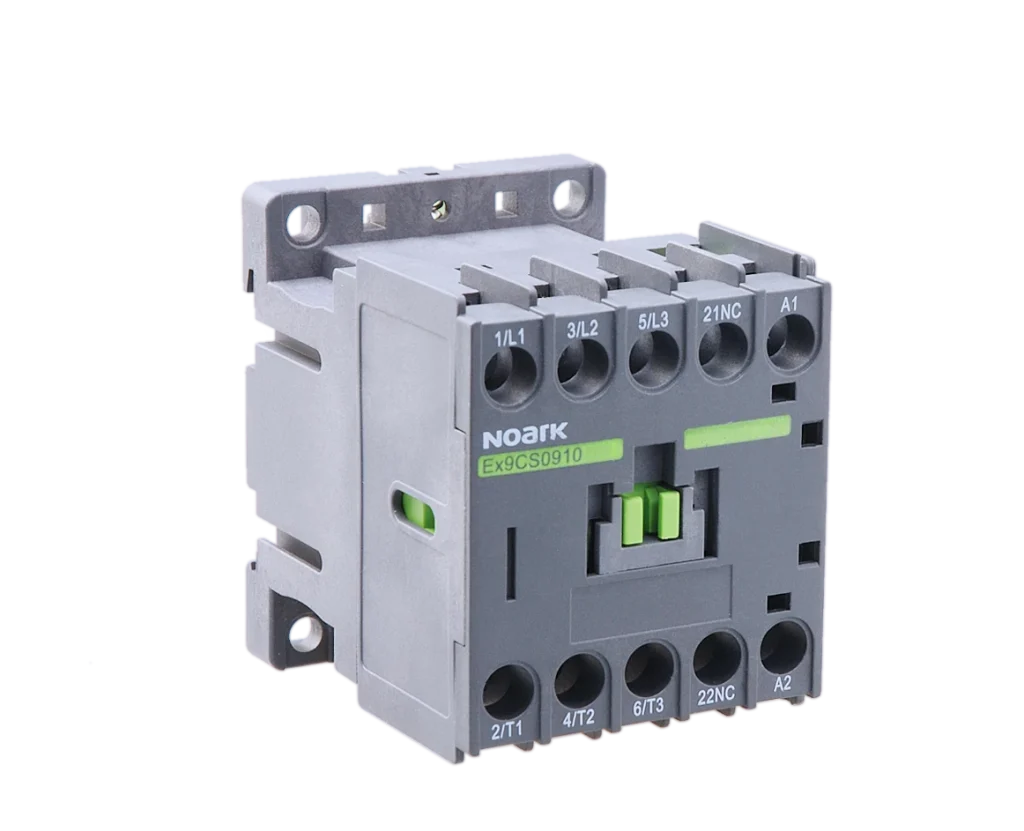

کنتاکتورهای مینیاتوری AC مدل Ex9CS
- Miniature contactors Ex9CS meets UL 60947-1, UL 60947-4-1 and IEC/EN 60947-4-1
- Rated current from 6 A to 12 A
- Coil control voltage 24 — 500 V AC
- 3 and 4 Pole versions with variation of NO and NC contacts
- Screw or lug connection terminals
- Suitable for industrial and domestic applications
- Mounting onto device rail (DIN) 35 mm or onto panel
کنتاکتورهای سری Ex9CS برای کاربردهای مختلف از جمله بارهای سنگین صنعتی در نظر گرفته شدهاند. آزمایش مطابق با استانداردهای UL 60947-1، UL 60947-4-1 و IEC/EN 60947-4-1، عملکرد و قابلیت اطمینان لازم را برای کاربردهای توان بالاتر تضمین میکند.
کنتاکتورها میتوانند به لوازم جانبی مختلفی مانند کنتاکتهای کمکی نصب شده در جلو/کنار، رله تأخیر زمانی، قفل مکانیکی، بلوک سرکوبگر موج، پوششها و سایر کیتهای سیمکشی مجهز شوند.

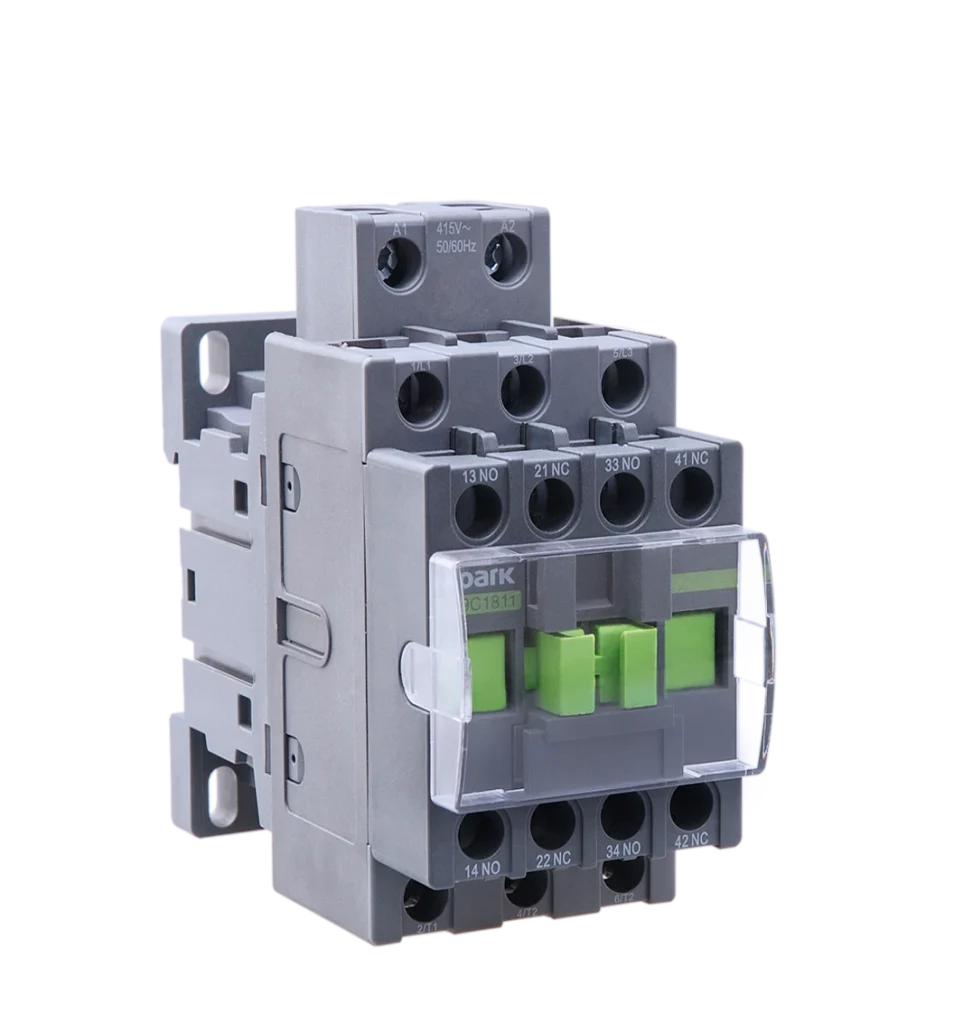

کنتاکتورهای AC Ex9C
- Contactors Ex9C meets UL 60947-1, UL 60947-4-1, UL 508 (for 630-1000 A version) and IEC/EN 60947-4-1
- Rated current from 9 to 1000 A at 400 V AC-3
- Coil control voltage 24 — 600 V AC
- 3-pole versions
- Suitable for industrial and domestic applications
- Mounting onto device rail (DIN) 35 or 75 mm – (frame sizes 65 and 100) or onto panel
کنتاکتورهای سری Ex9C و Ex9CS برای کاربردهای مختلف از جمله بارهای سنگین صنعتی در نظر گرفته شدهاند. آزمایش مطابق با استانداردهای UL 60947-1، UL 60947-4-1، UL 508 (برای نسخههای 630 A تا 1000 A) و IEC/EN 60947-4-1، عملکرد و قابلیت اطمینان لازم را برای کاربردهای توان بالاتر تضمین میکند.
کنتاکتورها را میتوان به لوازم جانبی مختلفی مانند کنتاکتهای کمکی نصب شده در جلو/کنار، رله تأخیر زمانی، قفل مکانیکی، بلوک محافظ ولتاژ، پوششها و سایر کیتهای سیمکشی ترکیبی مجهز کرد.

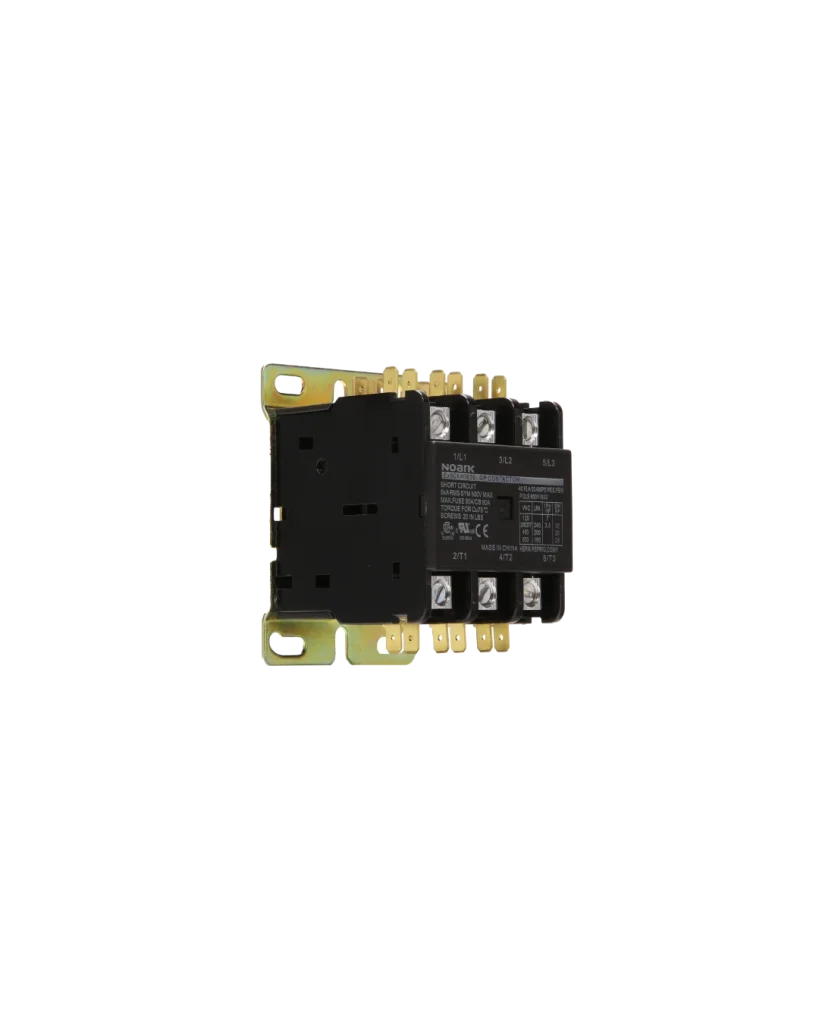

کنتاکتورهای هدف مشخص Ex9CK
- Ex9CK UL Recognized, File Number E353866, meets IEC/EN 60947-4-1
- Rated current from 50 to 90 A
- Coil control voltage 24 — 600 V AC
- 3NO main contacts
- Screw or lug connection terminals
- Ex9CK Coil is Class B 266 ºF (130 ºC)
کنتاکتورهای سری Ex9CK با هدف خاص، عملکرد بالایی را همراه با انعطافپذیری و قابلیت اطمینان ارائه میدهند. آنها برای کاربردهای متعددی از جمله موارد زیر طراحی شدهاند: تهویه مطبوع، گرمایش مقاومتی، تجهیزات برودتی، موتورها، جوشکاری، پمپها، منابع تغذیه، تجهیزات خدمات غذایی، کمپرسورها، ماشینهای اداری
لوازم جانبی برای کنتاکتورها
- Accessories for contactors of line Ex9C, Ex9CS and Ex9CK
- Front-mounted auxiliary contacts AX41/42
- Side-mounted auxiliary contacts AX43/44
- Side-mounted auxiliary contacts AXFC11
- Surge suppressor blocks CCU4
- Mechanical interlocks MIT4
واحدهای کنتاکت کمکی AX41 و بلوکهای سرکوبگر موج CCU41 به گونهای طراحی شدهاند که با نسخه مینیاتوری کنتاکتورهای Ex9CS مطابقت داشته باشند. واحدهای کنتاکت کمکی با چهار کنتاکت و با تمام ترکیبهای کنتاکت ممکن موجود هستند.
کنتاکتورهای Ex9C لوازم جانبی مشترک خط، یعنی نمونه کارهای موجود را میتوان برای همه اندازههای کنتاکتور (به جز کنتاکتورهای مینیاتوری) استفاده کرد. هر کنتاکتور میتواند به یک واحد نصب شده در جلو (AX42 یا TDD4)، دو واحد کنتاکت نصب شده در کنار AX43/44 (یکی از چپ، دیگری از راست) و بلوک سرکوبگر موج CCU42/43 مجهز شود. نصب یک واحد نصب شده در جلو، امکان نصب رله حرارتی اضافه بار Ex9R را تحت تأثیر قرار نمیدهد.

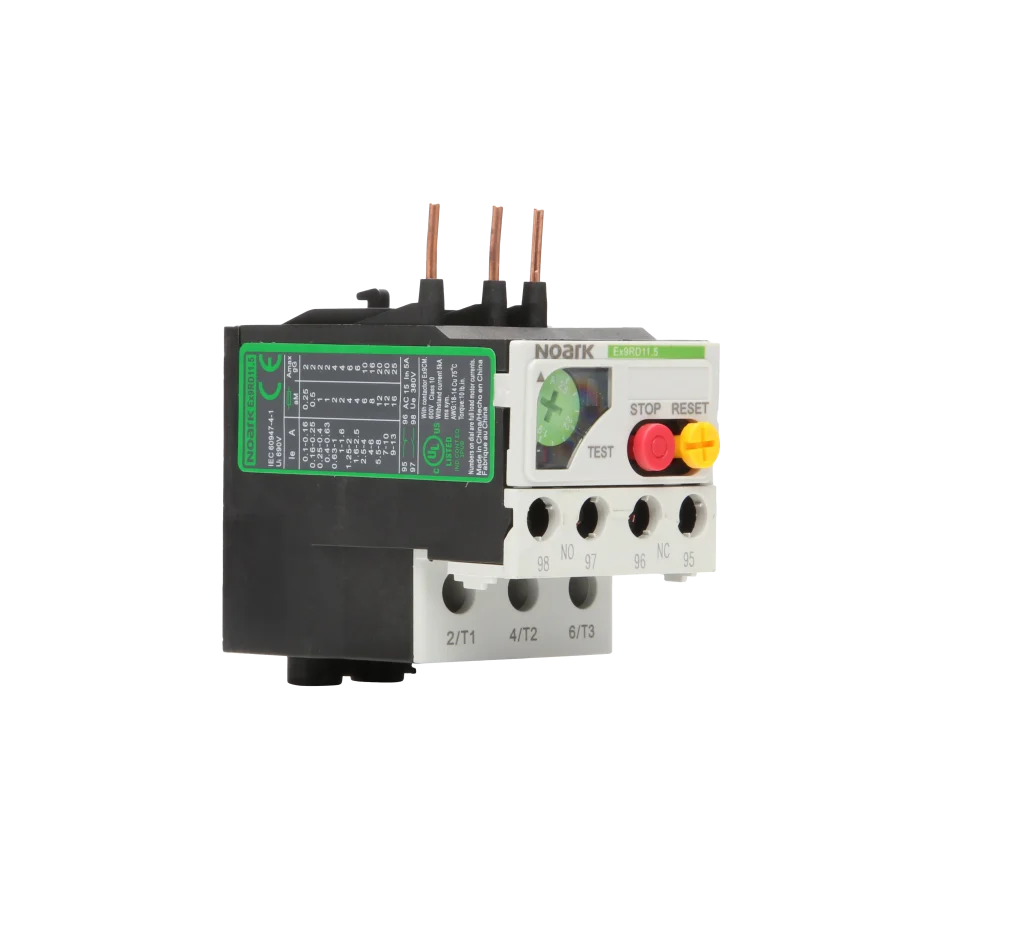

رلههای اضافه بار Ex9R
- Tested according to UL 60947-1 and IEC/EN 60947-1
- Thermal Overload Relays Ex9RD
- Electronic Overload Relays Ex9RE
- Direct mount to contactors or 35 mm DIN rail mounting base
- Rated current up to 630 A
- Frame size 11.5, 25, 36, 40, 93, 200, 630 A
- Suitable mainly for motor protection against overload or phase loss
- 3 Pole versions
- Ex9RD rated operating Voltage Ue = 600 V
- Ex9RE supply Voltage (AC/DC): 24/24, 110/120, 220/240
رلههای اضافه بار سری Ex9RD/E برای حفاظت از توزیع برق در تأسیسات با تقاضای بالا مانند صنعتی و تجاری و غیره طراحی شدهاند. آزمایش مطابق با استانداردهای UL 60947-1 و IEC/EN 60947-2 عملکرد و قابلیت اطمینان لازم را برای کاربردهای با توان بالاتر تضمین میکند. سری Ex9R با توجه به ویژگیهای نصب، به هفت اندازه فریم به شرح زیر تقسیم میشود:
- Ex9RD11.5: Frame size 11.5 Overload relays current range setting from 0.1 A to 13 A
- Ex9RD25: Frame size 25 Overload relays current range setting from 0.1 A to 25 A
- Ex9RD36: Frame size 36 Overload relays current range setting from 23 A to 36 A
- Ex9RE40: Frame size 40 Eletronic Overload relays from current range setting from 0.1 A to 40 A
- Ex9RD93: Frame size 93 Overload relays current range setting from 23 A to 93 A
- Ex9RD200: Frame size 200 Overload relays current range setting from 80 A to 200 A
- Ex9RD630: Frame size 630 Overload relays current range setting from 160 A to 630 A
کنترل صنعتی
مجموعه کلیدهای محافظ موتور UL شرکت Noark، راهکاری قابل اعتماد و قوی برای محافظت از موتورها در طیف وسیعی از کاربردهای صنعتی و تجاری ارائه میدهد. این کلیدهای محافظ موتور که برای برآورده کردن الزامات سختگیرانه استانداردهای UL طراحی شدهاند، عملکردهای حفاظت از موتور و قطع مدار را با هم ترکیب میکنند و با محافظت از موتورها در برابر اضافه بار، اتصال کوتاه و خرابی فاز، عملکرد و ایمنی بهینه را تضمین میکنند.
کلیدهای محافظ موتور UL که در رتبهبندیها و پیکربندیهای مختلف موجود هستند، برای اندازههای مختلف موتور و سیستمهای قدرت مناسب هستند. طراحی جمع و جور آنها امکان ادغام آسان در پنلهای کنترل را فراهم میکند، در حالی که تنظیمات تریپ قابل تنظیم، انعطافپذیری بیشتری را فراهم میکند. این کلیدهای محافظ مدار برای کاربردهایی مانند تولید، انرژیهای تجدیدپذیر، سیستمهای HV AC و موارد دیگر ایدهآل هستند و محافظت جامع و کنترل کارآمد موتور را در هر محیطی تضمین میکنند.

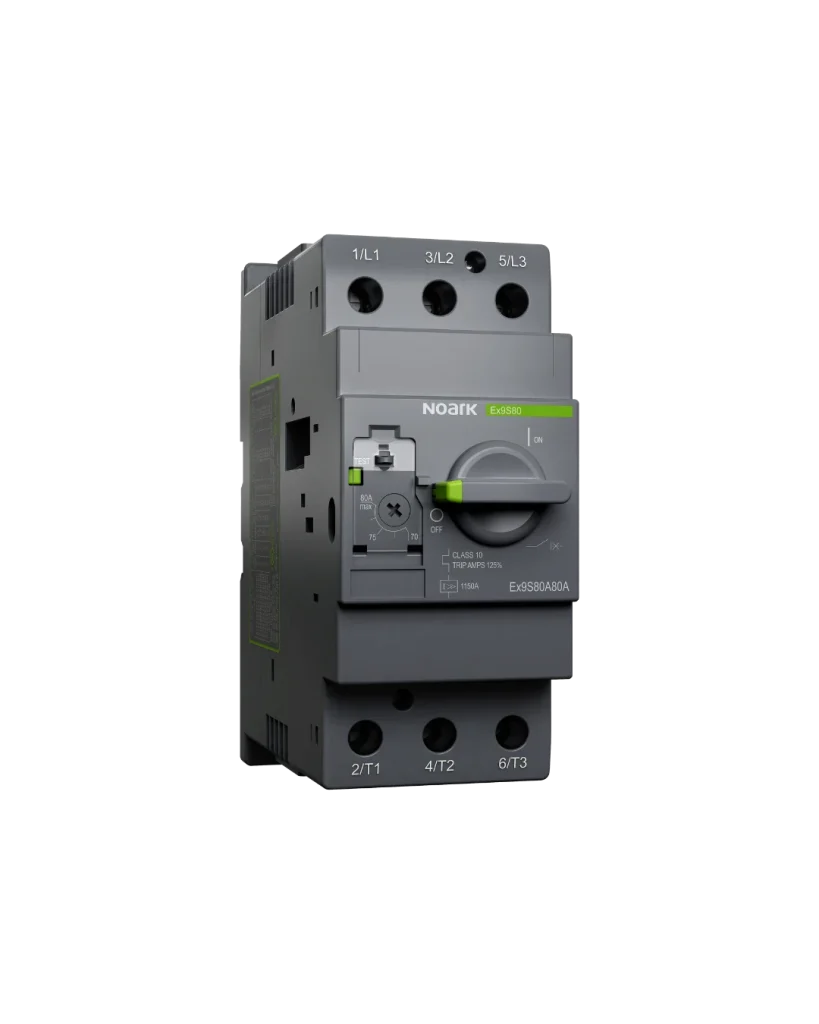

کلیدهای محافظ موتور Ex9S32A و Ex9S80A
- Meets requirements of UL 60947-4-1 and IEC/EN 60947-4-1
- Rated operating voltage Ue up to 690 V AC (IEC) and 600 V AC (UL)
- Rated current Ie up to 80 A at 600 V AC
- Overload, short-circuit and phase-failure protection
- Ambient temperature compensation
- UL 60947-4-1 Type E Self Protection – Ex9S32 and Ex9S80
- UL 60947-4-1 Type F Group Motor Protection – Ex9S80
- Wide range of accessories
کلیدهای محافظ موتور Ex9S32A و Ex9S80A الزامات استانداردهای UL 60947-1 و IEC/EN 60947-4-1 را برآورده میکنند و سطح بالایی از عملکرد و ایمنی را تضمین میکنند. با ولتاژ عملیاتی نامی Ue تا 600 ولت و جریان نامی Ie تا 32 آمپر در 600 ولت AC. آنها محافظت جامعی در برابر اضافه بار، اتصال کوتاه و خرابی فاز ارائه میدهند.
سری Ex9S32A و Ex9S80A برای نصب در تابلوهای توزیع با برش 45 میلیمتری طراحی شدهاند. همچنین جبران دمای محیط، گزینههای آببندی برای امنیت بیشتر و طیف گستردهای از لوازم جانبی را ارائه میدهند که آن را به یک راه حل انعطافپذیر و قابل اعتماد برای حفاظت از موتور تبدیل میکند.
Ex9S32A: Frame size 32 Motor Protective Circuit Breakers, rated current up to 32 A
Ex9S80A: Frame size 80 Motor Protective Circuit Breakers, rated current up to 80 A
