تفاوت RCCB و RCBO چیست؟ راهنمای کامل انتخاب کلید محافظ جان

حفاظت از جان افراد و تجهیزات الکتریکی یکی از مهم‌ترین اصول در طراحی و اجرای سیستم‌های برق است. امروزه استفاده از کلیدهای محافظ جان به یکی از الزامات بسیاری از پروژه‌های ساختمانی، صنعتی و تجاری تبدیل شده است.

دو تجهیز پرکاربرد در این زمینه، کلیدهای RCCB و RCBO هستند. بسیاری از افراد تصور می‌کنند این دو تجهیز عملکرد یکسانی دارند، در حالی که تفاوت‌های مهمی میان آن‌ها وجود دارد و انتخاب نادرست می‌تواند باعث کاهش سطح ایمنی یا افزایش هزینه‌های پروژه شود.

در این مقاله با عملکرد، تفاوت‌ها، مزایا و کاربردهای هر یک از این تجهیزات آشنا می‌شویم.

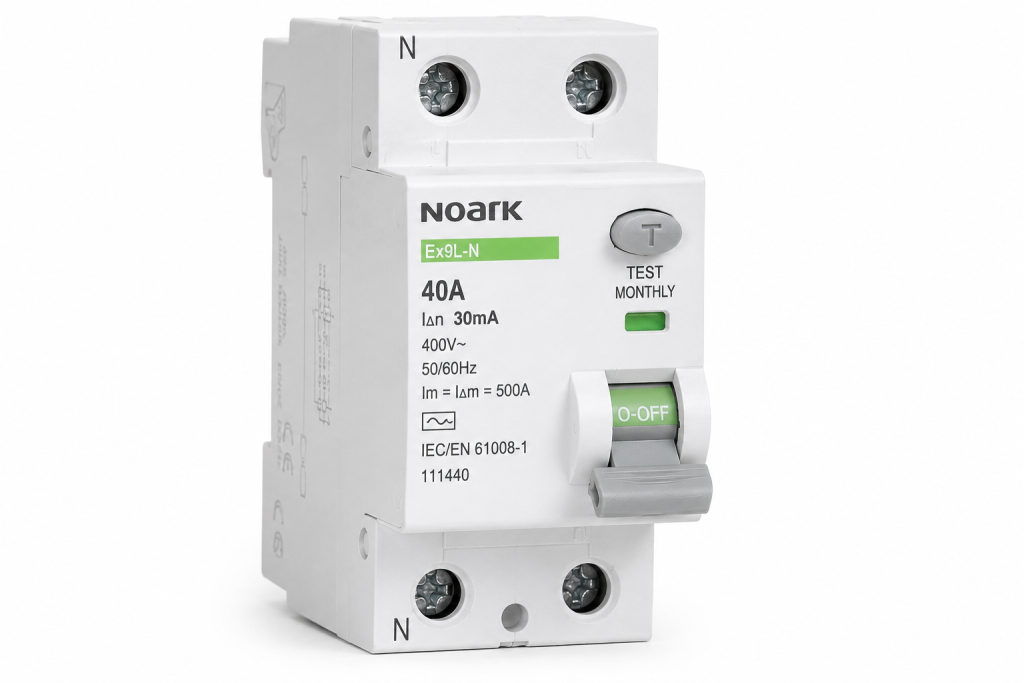

RCCB چیست؟

RCCB مخفف Residual Current Circuit Breaker است و در فارسی معمولاً با نام کلید محافظ جان شناخته می‌شود.

وظیفه اصلی RCCB محافظت از جان افراد در برابر نشتی جریان برق است. زمانی که بخشی از جریان الکتریکی از مسیر غیرعادی مانند بدنه تجهیزات یا بدن انسان عبور کند، RCCB در مدت زمان بسیار کوتاهی مدار را قطع می‌کند.

این تجهیز از برق‌گرفتگی جلوگیری کرده و احتمال بروز آتش‌سوزی ناشی از نشتی جریان را نیز کاهش می‌دهد.

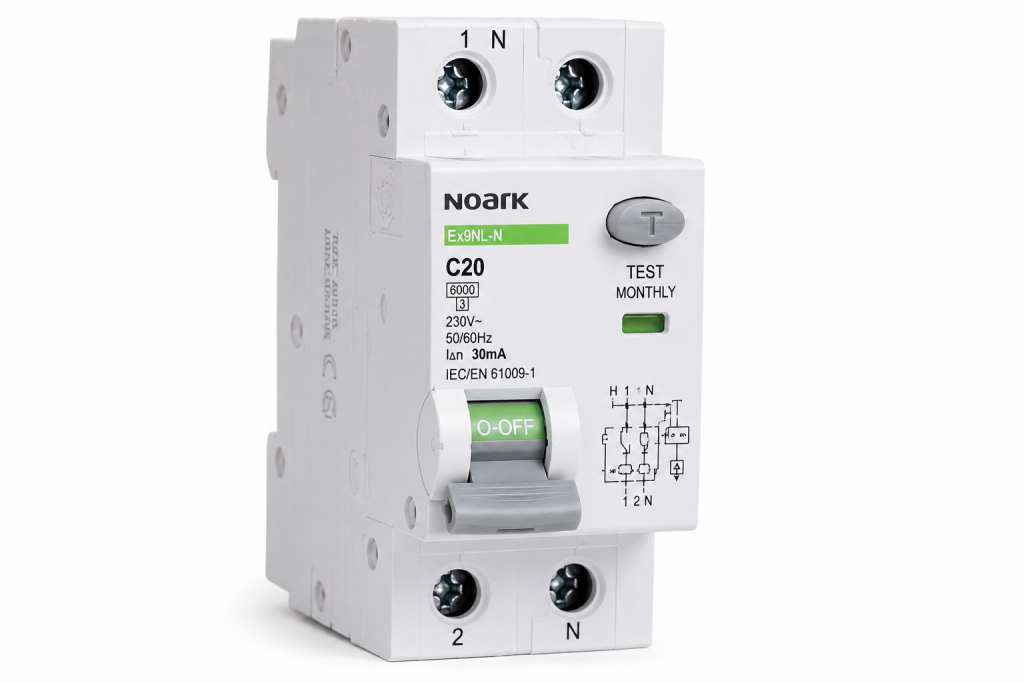

RCBO چیست؟

RCBO مخفف Residual Current Breaker with Overcurrent Protection است.

این تجهیز علاوه بر حفاظت در برابر نشتی جریان، از مدار در برابر اضافه بار (Overload) و اتصال کوتاه (Short Circuit) نیز محافظت می‌کند.

به بیان ساده، RCBO ترکیبی از عملکرد یک RCCB و یک MCB در یک تجهیز است.

تفاوت RCCB و RCBO

مهم‌ترین تفاوت این دو تجهیز در نوع حفاظت آن‌هاست.

ویژگی	RCCB	RCBO
حفاظت در برابر نشتی جریان	✅	✅
حفاظت در برابر اضافه بار	❌	✅
حفاظت در برابر اتصال کوتاه	❌	✅
نیاز به MCB جداگانه	دارد	ندارد
فضای اشغال شده در تابلو	بیشتر	کمتر

همان‌طور که مشاهده می‌شود، RCBO امکانات حفاظتی کامل‌تری نسبت به RCCB ارائه می‌دهد.

RCCB چگونه عمل می‌کند؟

در شرایط عادی، جریان رفت و برگشت مدار با یکدیگر برابر هستند.

اگر بخشی از جریان از مسیر دیگری مانند بدنه دستگاه یا بدن انسان عبور کند، اختلاف جریان ایجاد می‌شود.

RCCB این اختلاف را تشخیص داده و در چند میلی‌ثانیه مدار را قطع می‌کند.

به همین دلیل استفاده از این تجهیز در محیط‌های مرطوب، ساختمان‌های مسکونی و مراکز درمانی اهمیت زیادی دارد.

RCBO چگونه عمل می‌کند؟

RCBO علاوه بر تشخیص نشتی جریان، جریان عبوری مدار را نیز کنترل می‌کند.

در صورت بروز:

• اضافه بار
• اتصال کوتاه
• نشتی جریان

مدار را به صورت خودکار قطع می‌کند.

به همین دلیل در بسیاری از پروژه‌های جدید، RCBO جایگزین ترکیب MCB و RCCB شده است.

چه زمانی از RCCB استفاده کنیم؟

استفاده از RCCB در شرایط زیر مناسب است:

• تابلوهای برق ساختمان
• حفاظت جان افراد
• مدارهایی که MCB جداگانه دارند
• پروژه‌هایی که کاهش هزینه اهمیت بیشتری دارد

چه زمانی RCBO انتخاب بهتری است؟

RCBO معمولاً در پروژه‌های زیر توصیه می‌شود:

• ساختمان‌های هوشمند
• تابلوهای برق صنعتی
• مراکز داده
• بیمارستان‌ها
• خطوط تولید
• مدارهای حساس

زیرا هر مدار به صورت مستقل محافظت می‌شود و در صورت بروز خطا فقط همان مدار قطع خواهد شد.

مزایای RCBO

مهم‌ترین مزایای RCBO عبارت‌اند از:

• حفاظت کامل مدار
• کاهش فضای تابلو
• کاهش سیم‌کشی
• نصب آسان
• افزایش ایمنی
• کاهش زمان عیب‌یابی

مزایای RCCB

استفاده از RCCB نیز مزایای مهمی دارد:

• حفاظت از جان افراد
• قیمت مناسب‌تر
• نصب آسان
• قابلیت استفاده همراه با MCB
• عملکرد مطمئن

هنگام انتخاب RCCB یا RCBO به چه نکاتی توجه کنیم؟

قبل از انتخاب این تجهیزات باید موارد زیر بررسی شوند:

• جریان نامی
• جریان نشتی (معمولاً 30mA یا 100mA)
• تعداد پل
• قدرت قطع
• نوع بار مصرفی
• شرایط محیط نصب

انتخاب صحیح این مشخصات باعث افزایش ایمنی و عملکرد بهتر سیستم خواهد شد.

کلیدهای محافظ جان نوآرک

کلیدهای محافظ جان نوآرک بر اساس استانداردهای بین‌المللی تولید شده و در پروژه‌های صنعتی، ساختمانی و تجاری مورد استفاده قرار می‌گیرند.

این محصولات علاوه بر کیفیت ساخت بالا، از دقت عملکرد، طول عمر مناسب و قابلیت اطمینان بالایی برخوردار هستند و در مدل‌های مختلف RCCB و RCBO برای کاربردهای گوناگون عرضه می‌شوند.

در صورت نیاز به انتخاب محصول مناسب، پیشنهاد می‌شود مشخصات فنی پروژه و جریان مورد نیاز را بررسی کرده و سپس مدل مناسب را انتخاب کنید.

جمع‌بندی

اگر تنها هدف شما حفاظت از جان افراد در برابر نشتی جریان باشد، استفاده از RCCB گزینه مناسبی است.

اما اگر علاوه بر حفاظت نشتی جریان، به حفاظت در برابر اضافه بار و اتصال کوتاه نیز نیاز دارید، RCBO انتخاب کامل‌تر و حرفه‌ای‌تری خواهد بود.

در بسیاری از پروژه‌های جدید، استفاده از RCBO باعث کاهش تجهیزات تابلو، افزایش ایمنی و ساده‌تر شدن طراحی سیستم برق می‌شود.
